智慧监狱建设|人·事·物三维管控,打破[信息孤岛]

2023-03-17 15:40:40  来源 : 警用装备网


640?wx_fmt=png



智慧监狱建设发展

全面推进监狱信息化建设发展、建设智慧监狱,是贯彻落实《“数字法治、智慧司法”信息化体系建设指导意见》《关于加快推进“智慧监狱”建设的实施意见》《“十三五”国家信息化规划》《监狱信息化目标跟踪与地理信息管理业务规范》等文件要求的首要任务。

随着信息化不断发展,物联网、大数据、云计算、人工智能等新型技术的逐步发展应用,司法部要求以“智慧监狱”建设为目的,以打造“智慧监狱管控平台”为总体目标,充分运用物联网、云计算、人工智能、大数据等技术,构建一套大集成、大数据、大智慧的整体管控平台。

为满足以上需求,翰东提出智慧监狱整体解决方案。

智慧监狱整体解决方案

该方案以省局—监狱—监区作为纵向三级指挥调度管理平台,充分发挥省局、各监狱指挥中心、监区分控中心管理职能。

640?wx_fmt=png

各监区对服刑人员进行实时监控管理,并将人员实时情况、设备设施运行情况、各报警事件信息进行处理、汇总、上报。各监狱对下属各个监区所有统一指挥调度,信息汇总,形成大数据资源池,并通过数据分析工具进行呈现,为决策指挥提供辅助。省局从全局监管,将各监狱重要数据进行统一汇总、分析、管理。

整个系统以人、事、物三个方面对监狱进行日常管理,多维度掌握监狱各方面信息,通过大数据分析,从而达到事前预防、及时处置、事后可查的管理目标。

1【人】的管理

人的管理对象包括:服刑人员、监狱民警、外来访客人员。

管控内容包括:监内外定位信息、情绪信息、消费信息、生卫信息、改造情况信息等,多维度的实时掌握服刑人员情况。

其目的是通过人员位置信息、改造情况、情绪变动进行综合分析、研判、分析,最终达到事前预防。

2【事】的管理

事件管理主要包括:监狱信息发布、应急预案管理、事件处理情况、事件发生后的分析、研判。

其目的是通过大数据分析对事件的分析、追溯。

3【物】的管理

物的管理包括:监狱安防设施设备状态监控管理、车辆进出管理、工具管理等。

由物联网终端将数据统一传回物联网智能管控平台,再由大数据分析工具对这些数据进行清洗、分析、整理,提起有用的数据进行应用、呈现,为指挥决策提供最有力的数据支撑。

其目的是通过对物件的管理,确保安防设施设备正常运行,避免罪犯利用工具进行人身伤害。

640?wx_fmt=png



                智慧监狱整体解决方案-子系统梳理

1监狱人员定位管控子系统

2劳动工具定位管控子系统

3车辆/访客定位管控子系统

4外出押解定位管控子系统

5离监探亲定位管控子系统

1-智慧监狱人员定位管控子系统

以物联网及信息化技术为基础,遵循国家信息化相关建设规范,本着管用、实用和真用的建设原则,实现监狱干警及犯人的定位跟踪和安全监管。

管理平台的界面显示以空间电子地图模型为基础,以事件报警响应快、边界定位准、人体干扰小、无辐射伤害定位、无越界漂移为目标。

系统功能完善,实现目标的位置管理、轨迹管理;干警、犯人的基础信息管理;突发事件应急预案管理等功能。

系统建成后,达到进出人员位置、状态信息和移动轨迹实时掌控,并以此为基础,将事件位置、违规类型与受控目标真正关联起来。通过事件触发应急预案与警力资源布置、视频联动报警,从而迅速实现事件预防,避免不良事件的发生。



系统功能

640?wx_fmt=png

01系统实景建模

根据监狱现场实际情况进行空间电子地图建模,向用户提供直观简单的操作体验;建模通常按照各建筑的楼层单独出图,房间尺寸比例与实际一致,并能明显区分走廊、房间、出入口,对各类安防设备包括摄像机、对讲、门禁等也会一一进行展示。

640?wx_fmt=png

二维建模示意图

640?wx_fmt=png

三维建模示意图

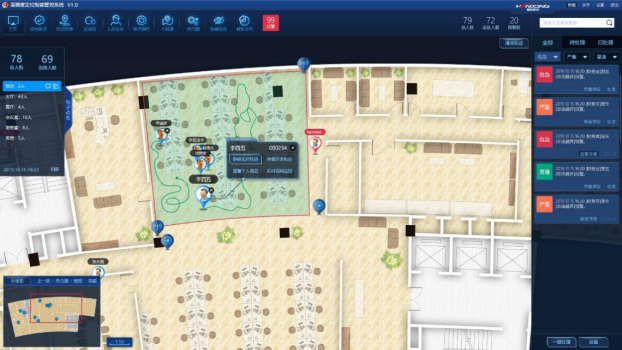

02人员实时定位

640?wx_fmt=png

实时信息:可以实时显示定位区域内人员信息列表,在地图界面上,鼠标悬停或点击即可显示指定人员详细信息;并可根据不同图标或颜色等区分不同类型人员。

对监内管理区域,尤其是高度戒备区域内所有罪犯进行持续跟踪,掌握区域内罪犯实时活动情况;对区域内重点监控罪犯的个体和群体行为特征进行分析,及时发现可能或正在威胁监狱安全的罪犯行为。

对于突发性和群体性的时间立即启动应急处理预案。

03历史轨迹查询

640?wx_fmt=png

定位感知信息系统可实时记录罪犯历史位置并进行存档,监狱警察能通过平台随时调阅任意监狱目标在某一特定时段的历史移动轨迹,确保事件发生后有据可查;行为调查结果可辅助监狱管理机关进行罪犯管理、罪犯奖惩、应急处置和案件侦查决策。

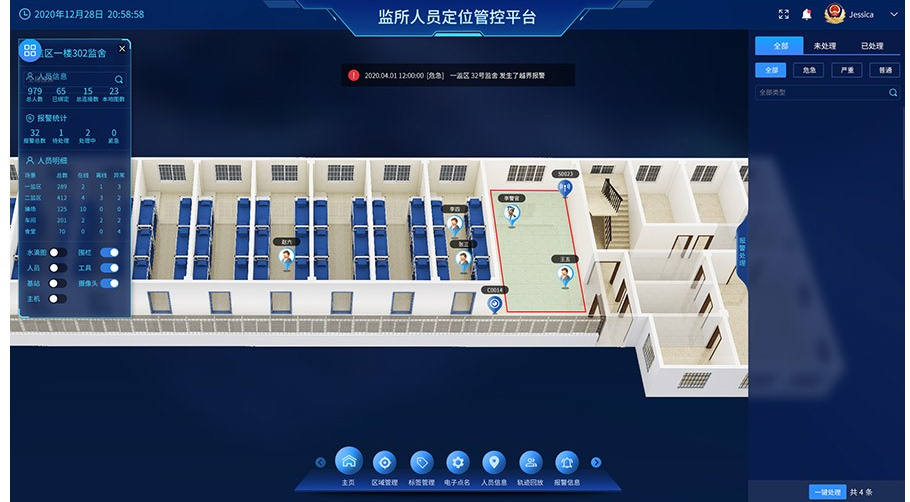

04禁入禁出管理

640?wx_fmt=png

在管理区域设定单个或多个禁入禁出管控区域,并根据设定的规则选择禁入/禁出的人员,一旦未授权的人员进入/离开该区域,系统自动告警提示。

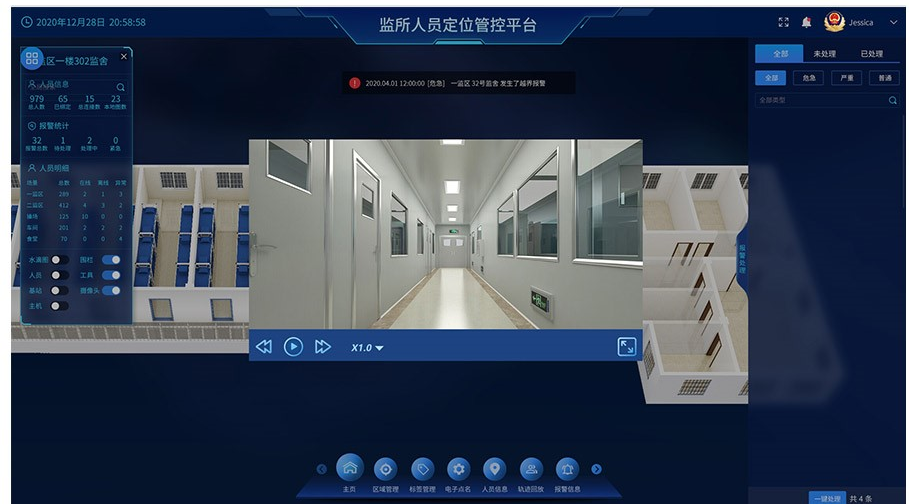

05视频监控联动

640?wx_fmt=png

因禁入禁出触发报警或其他提前设定的报警时,系统视频窗口会立即弹出,通过视频监控监视目标。

06报警信息管理

640?wx_fmt=png

整合所有报警信息,进行分类、汇总、统计,通过大数据分析对发生的事件相关的人员、历史轨迹、视频监控画面等等信息分析、整理,为管理人员对事件的梳理和排查工作提供辅助作用。

07异常报警

聚集报警:系统可设定区域人员上限,异常聚集检测报警;

超时报警:人员在某个区域停留超时,系统自动报警;
腕带损坏报警:腕带拆卸、剪断等损坏报警。



系统产品

640?wx_fmt=png

640?wx_fmt=png



2-劳动工具定位管控子系统

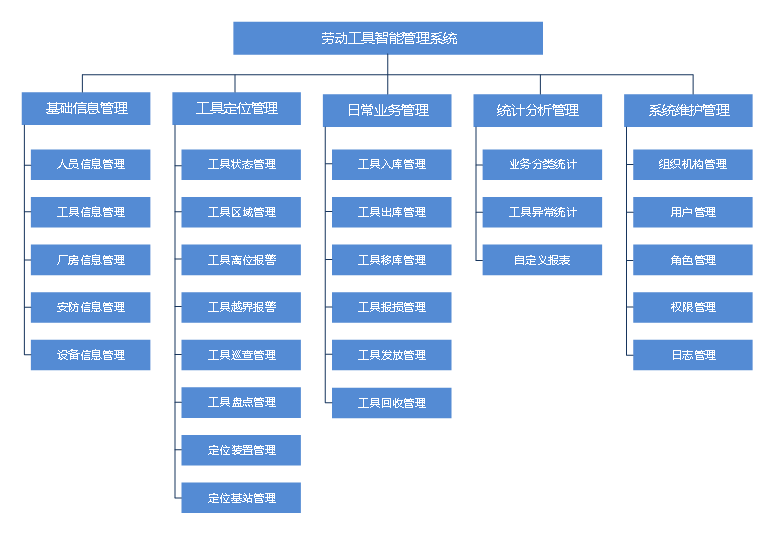

劳动工具智能管控系统的建设,有利于监狱利用科学先进的计算机工作流技术,规范劳动工具管理业务处理流程、以及对各个业务流程环节工作质量的监督与控制等。

形成一个劳动工具管理工作统一管理的信息化管理通信网络,有利于建立、发展与完善当前车间劳动工具的管理和协调运行体制,有利于从根本上加强对车间基层单位学员使用劳动工具的协调和监督。从而进一步提高工作水平,使得办公更加高效化、规范化和科学化。

定位基站、移动标签(包括表贴标签、吊绳标签)、物联网主机,均具有无线通信模块,实现设备之间无线通信。定位基站支持POE供电,实时对移动标签、物联网主机进行数据采集、信息同步,将标签状态、物联网主机状态、工具信息统一传回平台软件,一旦标签发生离线、拆卸、剪断等异常行为,系统自动报警提示、一旦越界,系统自动报警提示。

监区民警,通过PC终端,对工具信息进行维护、对监区拥有的工具进行出入库、收发管理、对工具进行日常盘点巡检等功能。当有工具被带离管控区域,工具管理平台和报警器将报警提示,显示报警工具信息及领用罪犯信息,并进行相应警情处理。

管理功能的实现

01桌面主机(固化工具)管理

桌面主机都具有系统内的唯一ID号,通过桌面主机上的端口与固化工具实现一对一的绑定,从而可以将该ID号与指定工具信息绑定实现劳动工具的信息化。桌面主机会不断向定位基站发送数据,包含了桌面主机ID和实时状态码。系统通过桌面主机上传的实时数据进行解析和识别,从而实现了对工具的自动识别和状态管理。

1)劳动工具绑定

将固化终端安装在工作台工位上,每个桌面主机通过物联网钢丝绳最多可绑定4个劳动工具进行检测,钢丝绳具有难剪断、剪断监测报警功能。

2)劳动工具管理

劳动工具通过物联网钢丝绳绑定在桌面主机上,劳动工具不能被取下,不能被带离工位,只能在固定工位上使用。

3)劳动工具断链报警

一个桌面主机通过4条物联网钢丝绳可绑定4个劳动工具,每个劳动工具状态独立管理,独立上报,当有钢丝绳被剪断时,系统会及时报警并显示报警位置。

4)桌面主机管理

桌面主机内置有源标签模块,通过定位基站对桌面主机进行定位,实时监控桌面主机的状态,有工具被拆卸也方便及时定位被拆卸工具的位置。

5)桌面主机常报警

桌面主机安装在工作台面上,如果桌面主机被撬走或被拆卸,都会触发报警,及时通知干警异常情况及报警位置。

6)桌面主机和工具清点

劳动工具管理系统可对桌面主机进行实时监控,系统可设置定时定点清点、现场清点等方式,及时了解桌面主机的使用情况,实现时检日检月检灵活盘查清点,做好桌面主机的管理工作。当桌面主机损坏后无法发送无线信号,系统在一定时间内接收不到无线信号后即可识别出设备损坏并根据未收到信号的设备ID发出提示报警。

02移动工具管理(吊绳标签)

移动工具管理采用有源技术,实现工具柜自动存放识别和使用区域管控功能。电子标签都具有系统内的唯一ID号,与非固化移动工具实现一对一的绑定,从而可以将该ID号与指定工具信息绑定实现劳动工具的信息化。吊绳标签会不断向定位基站发送数据,包含了标签ID和实时状态码。系统通过上传的实时数据进行解析和识别,从而实现了对工具的自动识别和状态管理。

1)移动工具存放

移动工具按照种类、数量、规格等基本资料录入到系统中,移动工具绑定电子标签,通过智能工具柜对移动工具进行分类和存放。

2)移动工具绑定

移动工具通过绑定电子标签,一个电子标签只能绑定一个劳动工具,工具类型与标签编号一一绑定,实现劳动工具的快速查找和追溯。

3)移动工具领用与归还

管理员可通过指纹识别、刷卡等方式登录劳动工具柜,或使用收发卡器,将劳动工具发放给领用的犯人,系统记录领用犯人信息;工具归还也由管理员登录进行操作,确认归还犯人信息及工具明细,同时可查询未归还工具的信息。工具柜可以自动识别工具的取走和归还,以及是否正常存放于柜内。

4)工具区域管控管理

移动工具通过绑定移动电子标签,实现区域的位置管理,当工具被被拆卸、工具断链、工具被带出指定区域、工具带入禁入区域等,系统会发出报警,实时显示工具最新位置。

5)劳动工具清点

劳动工具管理系统可实现劳动工具现场一键清点、定时定点清点等方式,及时了解工具的使用情况,实现时检日检月检灵活盘查清点,快速发现异常中的劳动工具。

6)异常报警管理

劳动工具与吊绳标签通过一个断链监测线进行连接、表贴标签粘贴移动工具上,当出现断链、脱链、定位标签被拆解、工具超过归还时间未还、工具带出指定区域、工具带入禁入区域等,会触发工具状态监测报警机制,并在电子地图中显示报警点的位置信息、状态信息及其他自定义信息。另外劳动工具柜具备门锁异常打开报警、门锁长时间未关报警、工具柜防盗、工具超期未还报警、报警数据记录等功能。

640?wx_fmt=png





系统产品

640?wx_fmt=png640?wx_fmt=png



3-车辆/访客定位管控子系统

监狱内部车辆定位、访客定位子系统具有跟人员定位、工具定位相同的系统架构,通过在车辆及访客可能通行的区域以前布设定位基站,即可接收由车辆或访客携带的定位标签定期发出的定位信号。

系统功能

01访客/车辆实时定位

移动轨迹:通过电子地图实时显示一个或多个访客人员/车辆移动轨迹。

跟踪指定目标:地图随着标签的移动自动切换,将鼠标移到标签上可以看到标签的当前状态。

02历史轨迹查询

可以查询任意时段内访客人员/车辆的活动路线。

可以按照时间轴查询对应时间点的访客人员/车辆位置信息。

03权限管理(禁入)

通过电子围栏的划取,可灵活的在管理区域设定单个或多个禁入管控区域,并根据设定的规则选择禁止进入的访客人员或车辆,一旦未授权的访客人员或车辆进入该区域,系统自动告警提示。

04超时报警

标签支持超时状态检测(如进入某区域超过规定时长),并针对不同的状态制订不同的报警提示策略,如长时间静止、超时报警,系统都可进行报警提示。

05视频联动

触发报警时,视频窗口会立即弹出,通过视频管控目标。视频联动是由报警联动配置策略来绑定触发报警位置的视频设备,实现报警自动联动功能。

06主动求助报警

访客人员佩戴的定位胸卡支持一键报警功能,当发生紧急情况时,第一时间通过报警按钮进行求助报警。系统立即收到报警信息,并显示访客人员姓名、所在位置、时间等信息,并通知管理人员前去处理。



4-外出押解定位管控子系统

通过外出押解系统实现上级对机构、车辆、路线、犯人、干警、押解设备等的综合管理,使得机构与司法部能够共享数据、互联互通,共同监管押解过程。外出押解管理平台业务层实现押解过程的信息化与流程化管理,定位层实现脚扣、手持机接入强化押解安全。

01基础信息管理

640?wx_fmt=png

基础信息同步作为系统基础信息,为押解任务提供数据支撑。

  • 人员信息管理

  • 押解设备管理

  • 押解车辆管理

02外出押解管控

主要是对押解任务管控、押解路线设定、押解人员和被押解人员实时定位跟踪、脱管脱逃追逃管理等。

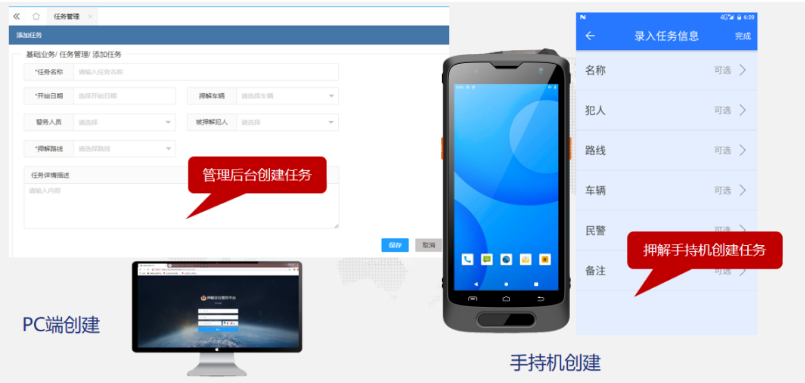

  • 押解任务管理

    640?wx_fmt=png

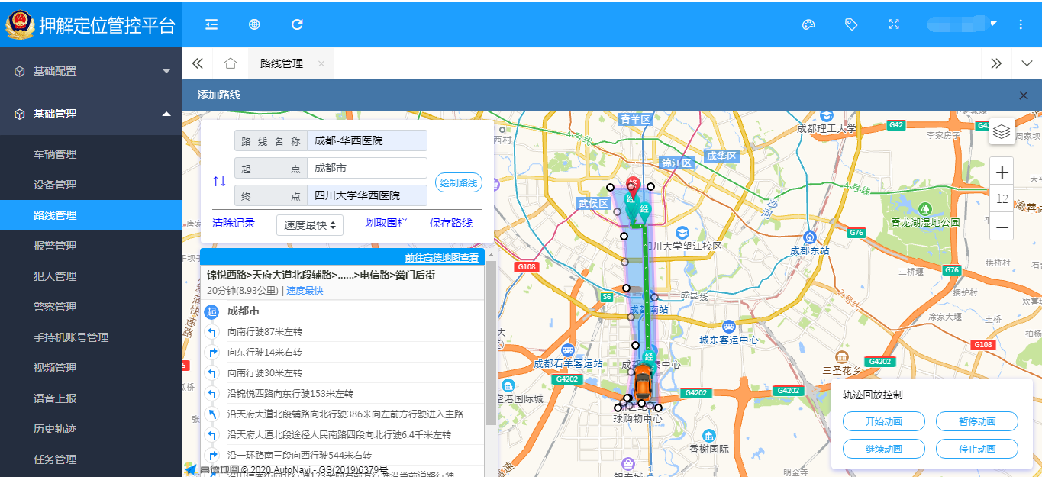

  • 线路及电子围栏

    640?wx_fmt=png

  • 实时定位跟踪

    640?wx_fmt=png

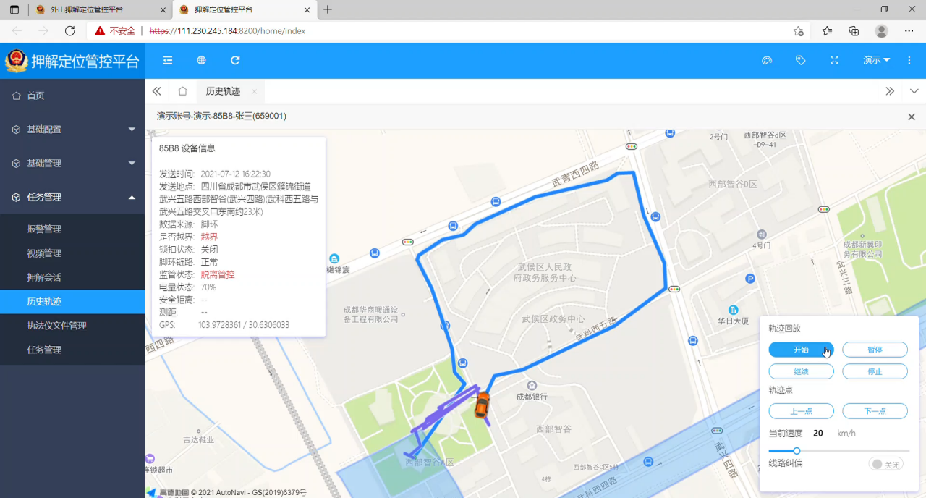

  • 历史轨迹回放

    640?wx_fmt=png

  • 实时测距

  • 人员信息管理

  • 押解设备管理

  • 押解车辆管理

03指挥调度管理

通过与车载视频监控系统、对讲系统对接,实现报警联动,可在指挥中心大屏显示押送车辆、人员在电子地图上的实时位置。

  • 视频监控

  • 报警联动管理

  • 应急指挥调度



外出押解防脱逃系统产品

01电子脚扣+副脚镣

640?wx_fmt=png

电子脚扣内置LBS、卫星定位模块,内置通讯卡用于数据上传,脚扣在异常状态时会发出高分贝警报,结合手持机测距警报功能和定位管控平台实现防脱逃、助追逃的应用功能。在佩戴方式上,电子脚扣既可以进行单脚束缚定位,也可连接金属副脚镣对在押人员进行双脚束缚。

  • 支持与副脚镣组合使用

  • 电池容量3000mAh

  • 防护等级IP68

  • 精准测距

  • 精准定位

  • 语音报警

  • 持有公安部检验报告

640?wx_fmt=png

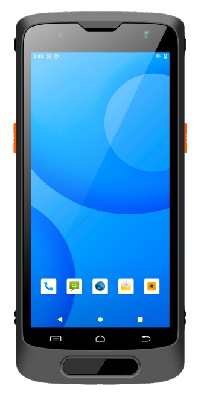

02押解手持机

640?wx_fmt=png

押解手持机主要用于检测在押人员是否超出设定的警戒距离,当出现异常时发出高分贝警报提醒现场干警或特警,预防脱管脱逃等安全隐患。也可通过押解手持机向管控平台上报车祸、在押人员脱逃等突发情况。支持相同任务下单个手持机管理多个脚扣。

  • 任务设定:手持上完成押解任务设定。

  • 精确测距:民警与押解对象实时测距,精度厘米级。

  • 一对多管理:支持同个任务下管理多个脚扣(30个以上)。

  • 卫星定位:全球卫星导航定位,实时位置上传。

  • 语音图文汇报:支持将语音、文字、图片发送至平台。

  • 一键求助:支持一键SOS求助。

  • 警报警示:押解过程中任何形式的报警,均发出警报或者语音提示。

  • 追逃布防:手持机实时显示逃犯位置,并自动导航追踪。



5-离监探亲定位管控子系统

离线探亲系统是专门为监狱离监探亲工作定制的,对离监探亲犯人进行有效监管的综合性服务平台。系统以定位防拆腕表为基础,对离监探亲人员的位置、行动轨迹、活动区域等进行有效及时的监控,结合监狱的实际日常工作,业务逻辑,对信息进行整合和处理,达到使用简便,效果直观,管理有效,功能强大的目的。



系统功能

01实时定位监控

根据离监探亲人员位置环境变化,自动匹配最优定位模式,并实现模式无缝切换,定时上报离监探亲人员的位置信息,并实时显示腕表状态信息。

02历史轨迹查询

后台记录离监探亲人员所有历史位置信息,能够详细的查询离监探亲人员的历史运动轨迹以及所有定位点的详细状态信息,并对数据做出异常行为统计分析。并通过轨迹回放进行查看离监探亲人员在此期间的活动轨迹。

03电子围栏

系统支持绘制活动区域和禁止进入区域两种类型的电子围栏。并支持多种绘制方式:选择行政区域划分、手动电子围栏划分,限定离监探亲人员可活动的区域,一旦超出设定的围栏范围,系统立即报警。

04消息推送

系统支持对离监探亲人员定向发送短消息,通过平台选定腕表终端,编辑需要推送的消息内容,可及时将消息内容推送到制定的腕表并进行显示。

05三重检测

腕表采用三重检测机制,可有效解决人机分离的问题。

三重检测包括:防拆检测、防剪断检测、心率检测。

06运动计步

腕表具备运动检测,支持运动计步,为管理人员提供数据参考。

07SOS求助

腕表具备一键求助功能,离监探亲人员可通过腕表SOS求助报警按钮,及时向平台管理人员发出求助信号以及位置信息。

08分级管理

系统支持分级分权限进行区块化管理,可自定义设定下级单位及下属账号角色的功能操作权限,达到自由控制。



系统产品

640?wx_fmt=png
