产品名称: 夜通航 船用红外热像仪光电取证监控系统 发布时间:2020-10-15 15:40:27

企业名称: 广州恒威电子科技有限公司

  • 企业类型:生产型企业
  • 联系电话:020-87532919/7059
  • 手机:13711438689
  • 联系人:黄小姐
  • 地址:广州民营科技园科兴西路13号梦6栋
1

产品介绍:


产品简介

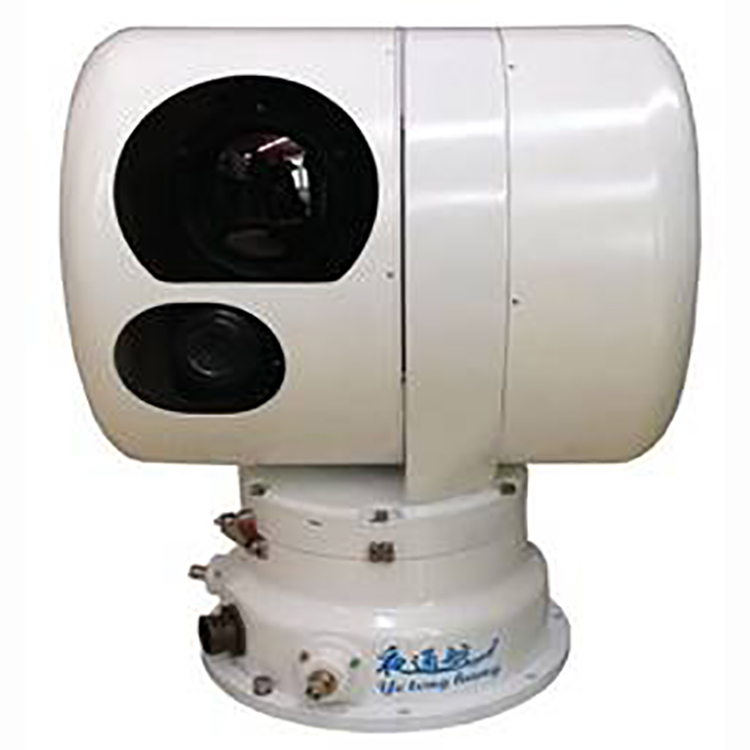

夜通航船用光电取证系统YTH828集分辨率为 336*256 的非制冷氧化钒焦平面红外热像仪、100mm红外镜头、 1/2.9″2.0 Mega Progressive Scan CMOS 200万高清透雾相机、8.15-310mm 高清长焦透雾镜头、10W激光照明器及高性能双轴陀螺转台于一体。采用国际最新先进的图像数字处理技术、目标自动锁定跟踪技术、图像稳定技术,该系统能够在黑夜、雾霾、雨雪天等恶劣环境,完整输出清晰的监控图像。白天使用高清摄像机对船舶周围水面作全方位搜索与监视,黑夜或雾霾情况下使用红外热像仪可快速寻找到目标,开启激光照明器配合高清摄像机可看清目标细节。

产品特点

◆ 准确实时地报告瞄准线位置;

◆ 准确实时地报告瞄准线移动角速度;

◆ 能进行在线零位校准、漂移修正等维护操作;

◆ 具有在运动载体上对视轴进行稳定的功能(两轴稳定);

◆ 从外部系统中接收目标位置信号,使瞄准线随动该位置;

◆ 能人工操作瞄准线运动,并对目标进行人工或自动图像跟踪;

◆ 能通过通讯接口将分系统的状态信息对外输出;能通过通讯接口接收系统外设备发出的指令信息;

◆ 能提供红外与可见光等多种光谱的视频图像,对空中、地面和海面目标进行昼夜搜索、监视;红外摄像机应具有辅助导航的功能;

◆ 防护等级 IP66,严格采用“三防”标准密封技术设计:防盐雾、防腐蚀、防霉菌。适用于各种恶劣环境长期使用;

◆ 舱外设备由高强度、耐腐蚀的铝合金加工而成,具有较好的刚性和较小的转动惯量。而流线外形以及圆柱形光电舱,尽可能减小了由强风而产生的抖动,持续抗风能力达12级以上;

◆ 圆柱形的光电舱具有陀螺稳定功能,可使用户得到清晰稳定的画面。当船只晃动时,光电舱根据陀螺信号,由电机带动进行反方向补偿运动,从而使得光电舱内摄像头的指向保持不变,基本不受船体摇晃影响,达到图像稳定的目的;

◆ 为提高搜索效率,YTH828船用光电取证系统增加了电子防抖模块和自动跟踪模块,确保在巨浪、强风环境中,在发动机高功率输出、船体抖动加大时,也能保持画面清晰、稳定、平滑。一旦系统锁定目标,系统即进入自动跟踪状态,自动跟踪模块对目标图像进行分析,实时输出偏差信号给光电舱,带动电机进行偏差补偿,从而使得目标始终在画面中,不受船只航向、航速、位置变化的影响。系统还具有雷达导引接口,可根据ARPA雷达信号来搜寻目标;

◆ 采用336×256分辨率探测器的高清晰红外热像仪,灵敏度高(0.05℃),100mm电调红外镜头,使得操作人员在漆黑的夜晚或有雾霾的天气也能更加快速地发现目标。

作用距离:+25°时,红外热像仪探测24m×8m以上热目标的距离为10km,识别该目标的距离为5km;

◆ 远距离激光夜视系统采用国际最先进的8.15-310mm焦距200万高清低照度透雾摄像机,以及10W激光照明器,组成激光夜视系统,可达到以下效果:

白昼:在能见度≥20km条件下,识别24m×8m以上目标识别距离为6-8km;

夜晚:在大气环境良好的条件下,采用激光照明器配合200万高清透雾摄像机,可看清600米左右1m×1m的船名船号。

控制机柜的功能特点:

能够完成对系统信息的采集、显示和输出。

● 能显示光电取证系统输出的1路高清可见光视频信息和1路标清红外视频(PAL制式)信号;

● 能存储光电取证系统输出的1路高清可见光视频信息和1路标清红外视频(PAL制式)信号;

● 能截屏存储当前的界面,保存成图片格式,同时记录当前系统状态参数数据,供后期分析处理。

● 能回放已经存储的高清可见光视频和标清红外视频;

● 通过USB接口,能导出已经存储的高清可见光视频、标清红外视频、截屏图片、数据文件;

● 将跟踪器输出的视频信息通过模拟视频接口传送到远端;

● 在地图上以图形方式显示光电指向器(载船)和观测目标(目标船)的地理信息、光轴指向信息、姿态信息;

● 能够显示光电指向器的状态参数信息,光电指向器和目标船的地理参数信息;

● 能够在跟踪状态监视器上显示跟踪器的输出视频信息,便于观察判断跟踪器的工作状态。

● 能够显示水炮的参数。

适用范围

海监执法船、海警执法船、渔政执法船、海军舰船、海关缉私艇、船舶自动跟踪视频监控系统

技术参数

热像仪参数

探测器类型

非制冷氧化钒焦平面阵列

分辨率

336*256

像间距

17μm

热灵敏度

<0.05℃(25时)

光谱范围

7.5  13.5μm

镜头

100mm

视场角

3.3°×2.5°

方式

电调

电子变倍

2X/4X

图像处理

自动增益控制,数字图像细节增强技术

摄像机参数

传感

1/2.92.0Mega Progressive Scan CMOS

焦距

8.15-310mm

光学变焦

38X

像素

200万

分辨率

1920(H)×1080(V)

最低照度

彩色:0.04 Lux;黑白: 0.0036Lux F1.2

激光照明器参数

激光波长

808/810nm

激光功率

10W

照射距离

800-1000m

光斑发散角度

0.8°~ 20°(可与摄像机同步变焦)

转台参数

水平监视范围

360°连续

俯仰监视范围

-90°~ +45°(可调节)

转动最大速度

0.05-45°/S

转动最大加速度

水平80°/S 垂直30°/S

稳定方式

双轴陀螺稳定

陀螺稳定

±0.1°

跟踪方式

手动/自动

电气参数

电源

AC220V2A

尺寸

640mm×高 400mm

重量

20kg

视频输出

2 路复合视频信号

控制接口

RS 485

环境参数


防护等级

IP66


工作温度

-25℃ ~ +60


存储温度


-50℃ ~ +65


湿度

95%RH


效果示意图
